一直以來實驗是學術研究者進行材料表征、結構性能測試等科學研究采用的最佳手段。實驗帶來的數據是直觀、客觀且可靠的，但是受實驗環境、實驗邊界條件、材料均勻性、樣品精度等各方面的因素影響，實驗往往存在局限性，實驗過程總是不可避免地出現實驗誤差，并且一些周期過長、重復次數多的實驗需要耗費大量時間精力。于是研究者們采用計算機模擬計算來代替一些難以實現的實驗以及驗證一些難以評判可靠性的實驗數據。其中有限元模擬是計算機數值計算的一類有效方法，有限元模擬需要先建立精確的結構模型，并確立符合實際的材料屬性，定義精準的邊界條件，才能獲得有價值的仿真結果。

近年來，隨著電子顯微鏡的發展，材料的微觀結構可以由掃描電鏡獲取清晰的圖像，而隨著有限元技術的廣泛應用，基于圖像的微觀結構重建模型及其有限元模擬研究正在日益增長。在許多學者的工作中，微觀結構模型的重建與有限元模擬往往是區分為兩個步驟，其中需要使用三維繪圖軟件，并且需要借助商用有限元軟件進行有限單元模型的網格劃分，對整個計算過程帶來極大的不便利。于是本發明提供一種直接將圖像像素轉換成有限元單元的方法。

本發明的目的在于克服現有技術的不足，提供一種直接將圖像像素轉換成有限元單元的方法。本發明可以直接將圖像像素轉換成有限單元模型，無需多余的軟件手動操作，能夠高效便捷地得到有限元模型以及完成計算所需要的參數定義，使其應用于有限元模擬計算。

本發明的目的能夠通過以下技術方案實現：

一種直接將圖像像素轉換成有限元單元的方法，包括步驟：

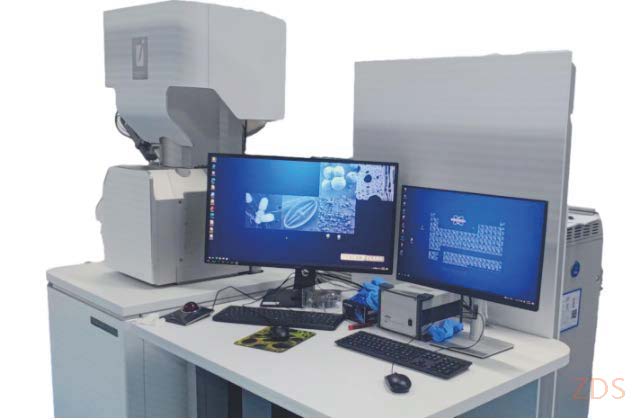

采用掃描電子顯微鏡(SEM)獲取研究對象的微觀圖像，并對圖像進行圖像處理以及進行不同相的劃分；

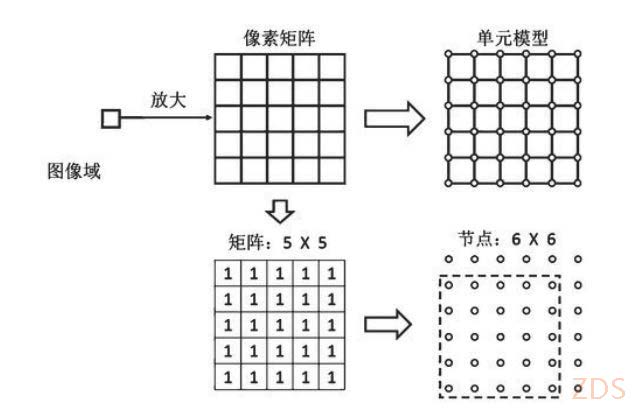

將圖像的像素點矩陣坐標值轉換成二維空間坐標系的點坐標值；

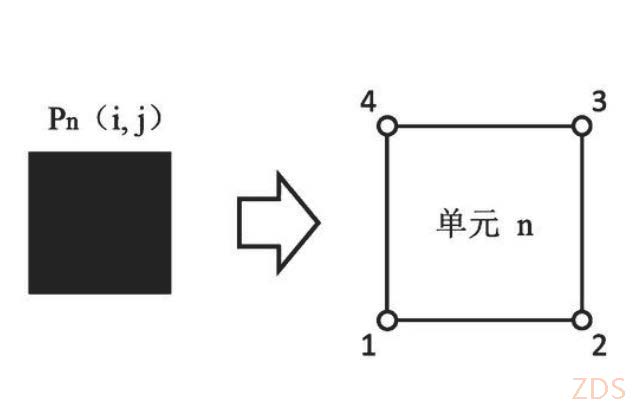

將每個像素點定義成一個有限單元并計算其相應的節點坐標，對每個單元與節點坐標分別進行編號；

將網格模型中每個單元的材料屬性根據其圖像像素顏色進行區分，并分別定義好相對應的單元屬性；

建立特殊相以及各個邊界的單元和節點集，便于邊界條件的施加與定義。

本發明相較于現有技術，具有以下優點：

1、本發明提供的像素轉換成有限元單元及節點的方法簡單且有效，保證了網格連續性。

2、本發明中的有限元模型構建方法可以直接將圖像轉換成模型，并且不同材料相有對應的材料屬性，可應用于多材料體系模型。

3、本發明最終得到的有限元模型可以直接應用于有限元模擬計算，轉換步驟清晰、簡單，無需第三方商用建模軟件與有限元軟件的參與，大大提高了計算智能化，有效簡化了基于圖像重建模型的有限元模擬計算方法。
