隨著5G乃至6G研究的開展，對通訊帶寬的要求越來越大，因此通訊頻率不斷上升。在毫米波頻段，空氣損耗嚴重，波束賦形技術是提高覆蓋距離的必要技術。目前毫米波通訊中所采用的大規模相控陣需要在特定的面積內集成大量有源通道。為了減小饋電損耗，毫米波前端往往與天線進行封裝集成，因而天線/天線陣的尺寸和間距限制了芯片的大小。隨著頻率的上升和天線陣列規模的增大，電磁波的波長與芯片的尺寸相比擬，有源通道數量不斷增加。尤其對于多芯片互連的異構集成架構的相控陣系統，芯片總面積可能大于相控陣模塊的面積，因而三維堆疊的低損耗高可靠射頻封裝形式成為目前研究的熱點。

本發明目的在于提供一種可組合式的三維多芯片封裝結構，以實現高密度，低損耗以及高可靠性的射頻前端封裝技術。

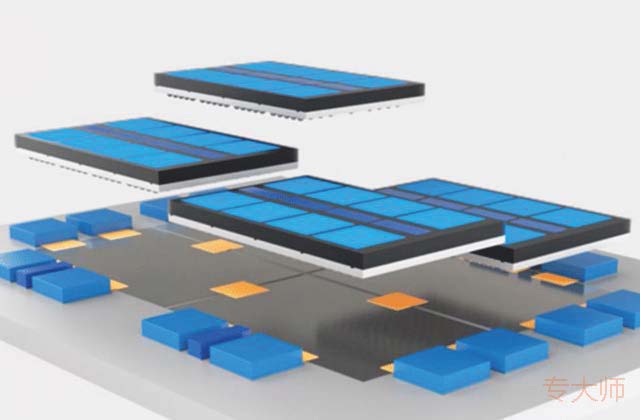

本發明所述可組合式的三維多芯片封裝結構，包括層疊設置的上轉接板和下轉接板；上轉接板和下轉接板之間留有間隙；上轉接板靠近下轉接板的側面設有上再布線層；上轉接板上端面設有電磁屏蔽層，上再布線層中部向上轉接板內延伸后設置第一芯片；上轉接板靠近邊緣位置設有垂直貫通的Via，在第一芯片底部設置若干Via連通上再布線層下端面；下轉接板靠近上轉接板的側面設有下再布線層；下再布線層靠近下轉接板邊緣的部分向下轉接板內部凹陷，分別設置兩塊以上的下層芯片，使所有下層芯片均與第一芯片在垂直方向上錯開；下轉接板設有若干Via分別通過焊球?qū)?yīng)連通上轉接板的所有Via。

本發明所述可組合式的三維多芯片封裝結構，其優點在于：封裝形式多樣實用，包括埋入式無源器件IPD、異質結構芯片、多層封裝以及TSV/TGV等形式，為多樣化多需求的系統封裝提供了可靠的結構。

其中，采用錯開形式的三維結構，尤其在多芯片的射頻封裝中，可以有效避免芯片有源面之間耦合的影響。采用埋入式IPD技術，占用面積小，可以進行電源去耦和調整阻抗匹配等，同時因為IPD寄生參數非常小,進一步提高了電路的精確度和可靠性。因下層芯片為毫米波前端芯片，采用III?V族工藝實現，功耗較大，因此放在下層，通過采用封裝熱沉或通過通孔導熱的散熱機制，極大提高了該封裝結構的散熱性能。在這種結構下，下轉接板不僅起到提供散熱的作用，還可以提供芯片的支撐和保護，提高可靠性。采用TSV/TGV技術，極大縮短了芯片間走線互連的距離，降低了傳輸損耗與時延，保證了信號傳輸?shù)耐暾浴７庋b熱沉和通孔還有個作用就是要接地，所以也需要高電導率的金屬。因為下層的前端芯片一般為III?V族功率放大器或包含功率放大器的前端模組，一般背面是金屬化的，需要良好接地。

其中可組合式的優勢在于其上下層可以分別進行加工，單獨測試，再組裝起來。具有縮短加工周期，提高最終成品的良率的優勢。靈活度提高，可重用性好，比如，下層芯片改版后再重新組合的話，上層的芯片可以重復使用。對頂部天線的形式和工藝(如LTCC或HDI等)不限，只要接口一致，均可與本專利所實現的前端芯片封裝實現互連。上下層轉接板有一定的空隙，可降低芯片間相互干擾。

下轉接板的設計特點，改變了傳統射頻芯片封裝方案?，F(xiàn)有的射頻前端芯片往往是靠近天線以減小傳輸損耗，通常直接安裝在天線封裝層下表面，但是焊球與芯片在同一水平面上，這就不得不使焊球高度大于芯片厚度，進而產生大直徑焊球而無法達到高密度I/O的需求。同時，在多芯片封裝中，因芯片厚度可能存在差異，當對這些芯片進行封裝熱沉處理時，會產生額外的工藝要求。本發明將射頻前端的各下層芯片下移到下轉接板中，焊球與下層芯片分別在不同水平面，互不干擾，有效避免了大直徑焊球的需求，從而提高了I/O的密度。在多芯片封裝的散熱上，也無需去考慮不同芯片的高度差異。
