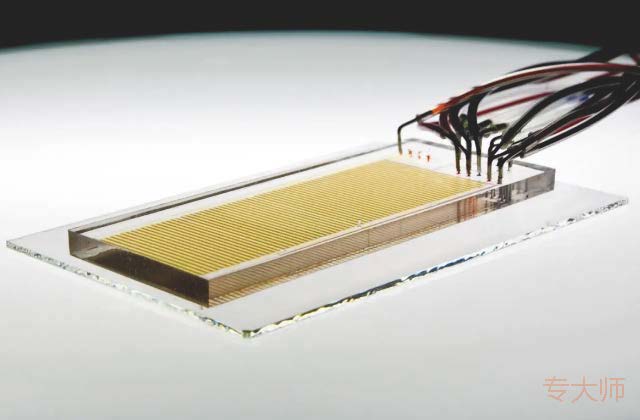

數字微流控生物芯片由2層板構成，底層為控制電極層，可由外部引腳進行控制，頂層為連續的地電極。在電極上均涂有疏水物質，以利于液滴在芯片上的電極間進行移動。當需要移動液滴至相鄰電極時，需要激活該相鄰電極，并使液滴所在的電極為低電位，則液滴即可移動至該相鄰電極。通過對控制電極施加不同的高低電平對板極之間的液滴進行移動、混合等操作。當芯片出現開路與短路等災難性故障時，液滴在經過故障單元時，將會停滯不前，使生化實驗無法正常進行。由于生化實驗對數字微流控芯片的可靠性要求非常高，所以需要對芯片進行充分的離線與在線測試，即不僅需要在芯片生產后或?qū)嶒?yàn)開展前進行離線測試，而且需要在實驗開展時對芯片進行在線測試，以便確保芯片的可靠性。

根據芯片引腳的控制方式的不同，數字微流控生物芯片可以分為直接尋址型與電極共用引腳約束型2種不同結構的芯片，圖1所示為5x5電極陣列的數字微流控芯片。圖1(a)為直接尋址型芯片，該芯片中的每一個電極均連接一個單獨的控制引腳，也即一個控制引腳僅僅控制著一個電極單元。圖1(b)為“5-連接”算法設計的電極共用引腳約束型芯片，該電極陣列中的每個電極與其上、下、左、右四個直接相鄰電極的引腳編號均不同，共需5個不同的引腳編號。芯片中的多個電極可以共用一個相同編號的控制引腳，也即一個控制引腳可以同時激活多個電極單元。

對于直接尋址芯片而言，由于控制引腳與電極之間是一一對應關系，所以液滴的操縱很方便。但是隨著芯片規模的逐漸增大，這種方式需要較多的控制引腳，使得芯片的設計成本與制造成本均急劇上升。而電極共用引腳約束芯片由于多個電極只需要由一個控制引腳進行控制，從而減少了芯片外圍的引腳數量，進而降低了芯片成本，彌補了直接尋址芯片的不足。然而，由于電極共用引腳約束芯片中存在多個電極共用一個引腳的情況，相比直接尋址芯片而言，液滴操縱的自由度降低，同時芯片的測試復雜度也更高。

在數字微流控芯片的測試中，直接尋址芯片的研究成果較多，而對于電極共用引腳約束芯片的研究較少。有學者提出了通用型電極共用引腳約束芯片的設計方法，也有學者利用蟻群算法對通用引腳芯片進行了離線與在線測試，取得了較好的測試效果。但這些通用型的設計方法較復雜，生產成本較高。另有學者采用了“5-連接”結構的電極共用引腳約束芯片的設計方法，該方法設計思路簡單，生產成本較低。但該類電極共用引腳約束的芯片在設計時并沒有考慮芯片的在線測試，雖然該類芯片可以較大比例地減少芯片引腳數量，卻無法在生化實驗進行的同時對芯片進行在線測試。

本發明的目的在于提供一種基于“5連接”結構的電極共用引腳約束數字微流控生物芯片在線測試方法，用于解決現有技術的至少一個缺陷。

為實現上述目的及其他相關目的，本發明提供一種“5連接”結構的電極共用引腳約束數字微流控生物芯片在線測試方法，包括：

獲取“5-連接”結構的電極共用引腳約束數字微流控生物芯片的引腳約束規則；

確定“5-連接”結構的電極共用引腳約束數字微流控生物芯片引腳分配方案；

將“5-連接”結構的電極共用引腳約束數字微流控生物芯片模型轉換為無向連通圖模型，并設置所述無向連通圖模型中的每一條邊的優先級等級；

以優先級策略作為路徑選擇策略，利用路徑選擇策略生成一條遍歷邊的路徑；

通過遺傳算法對所述無向連通圖模型中的邊的優先級等級進行選擇、交叉和變異操作，生成新的優先級等級，并通過迭代的方式，逐漸獲得更短的測試路徑。

本發明的一種基于“5連接”結構的電極共用引腳約束數字微流控生物芯片在線測試方法，具有以下優點：

1、本發明在“5-連接”結構的電極共用引腳約束芯片特點的基礎上，推導了“5-連接”結構的電極共用引腳約束芯片引腳約束規則，同時，協同考慮“5-連接”結構的電極共用引腳約束芯片的設計與在線測試要求，提出適合在線測試的“5-連接”結構的電極共用引腳約束芯片的引腳分配方案，使該結構的芯片可以進行在線測試(使在線測試成為可能，或者說具備進行在線測試的條件)。

2、為了解決“5-連接”結構的電極共用引腳約束數字微流控生物芯片的在線測試，并提高測試效率，采用優先級策略與遺傳算法相結合的混合方法，首次解決了“5-連接”結構引腳受限芯片的在線測試問題，且具有較好的測試效果。
