由于生物醫(yī)療領域對于柔性電子器件的需求日益增加，其加工方式包括光刻，絲網(wǎng)印刷，噴墨打印等，其中噴墨打印由于無需模板，非接觸，可在柔性基板上集成等優(yōu)點，受到研究者們的青睞。噴墨打印又分為連續(xù)式和隨機式，連續(xù)式噴墨印刷是以墨水泵對墨水加以適當壓力，使墨水從噴孔中連續(xù)不斷地噴出液流。其優(yōu)點是可以形成高速的墨滴，適用于高速打印領域，但缺點是需要對墨水進行加壓操作，部分墨滴被回收裝置回收利用，但這不僅使得打印機結構變得復雜，也可能對墨水造成污染。隨機式噴墨印刷也叫按需式噴印，按照不同的技術方案，又分為熱泡式和壓電式。熱泡式噴墨利用噴嘴末端的薄膜電阻，瞬間加熱至高溫的方式，促使墨水沸騰形成氣泡，隨著壓力上升的力量推動氣泡來擠壓墨水，使墨水經(jīng)噴嘴噴至紙上預定的位置產(chǎn)生墨點。而電噴印是通過先設定打印路徑，然后利用電場的作用將墨滴拉到下面基板，形成我們需要的圖案，這種方式具有比較高的精度和分辨率，需要的墨水的量也比較少。但電噴印也有一些缺點，比如噴嘴容易堵塞，這就要求墨水流動性良好，顆粒較小，且分散性良好，不發(fā)生團聚。研究者們針對不同的應用場景制備了多種墨水，其中對于生物醫(yī)療領域，由于對墨水的各項要求比較高，例如無毒，生物相容性良好，導電性良好等，金納米墨水引起了人們的興趣。但金納米顆粒由于表面能很大，非常容易發(fā)生團聚，在制備金納米顆粒的同時需要對其進行表面修飾，同時由于墨水需要沉積到柔性基底上，其燒結溫度不能太高。

噴墨打印機用金屬墨水中的溶劑需要在較低的溫度下蒸發(fā)，然后在較高的溫度下除去保護層，最后金屬顆粒出現(xiàn)再結晶，印刷結構的阻抗降低，形成導電通路。由于柔性電子器件的常用的基板例如聚對苯二甲酸乙二醇酯一般不能在高溫下長期工作，所以我們對打印墨水退火處理的溫度要控制在一定范圍以內(nèi)。電化學傳感器由于具有諸多優(yōu)點，例如低成本、易操作、可集成而廣泛用于分析檢測領域，近年來，由于使用場景的需要，人們對電化學傳感器的微型化做出了許多努力。傳感器的微型化必然意味著電極的微型化，噴墨打印就是其中一種能夠制備微電極陣列的方法。

本發(fā)明提供了一種可用于噴墨打印的金納米墨水的方法，另一方面通過此墨水利用噴墨打印技術制備一種微電極陣列，通過此墨水利用噴墨打印技術制備一種微電極陣列，微電極陣列結合其他材料作為電化學傳感器用于生物分子檢測的一種應用。

按照本發(fā)明的一個方面，提供了一種氨基酸修飾的金納米墨水的制備方法，包括以下步驟：

(1)將氨基酸溶液與可溶性金鹽溶液混合，獲得納米團簇；

(2)將還原劑加入到納米團簇中使金離子還原，得到氨基酸修飾的納米金；

(3)將氨基酸修飾的納米金分離獲得固體顆粒，將固體顆粒清洗，重新溶解后獲得金納米墨水。

按照本發(fā)明的另一方面，提供了一種氨基酸修飾的金納米墨水的應用，應用包括作為墨水通過噴墨打印制備微電子器件，應用包括作為墨水通過噴墨打印制備微電子器件，微電子器件能夠制備微電極陣列，微電極陣列作為電化學傳感器用于生物分子檢測。

噴墨打印方法的噴墨打印工藝如下：使用方波或者直流模式進行器件的制備，偏置范圍：300?2800V，幅值范圍：300?3000V，頻率范圍：20HZ?250HZ，占空比：10％?90％，打印高度范圍：0.05mm?5mm，氣壓范圍：0?20Kpa，打印臺溫度：20℃?50℃。

本發(fā)明的優(yōu)點如下：

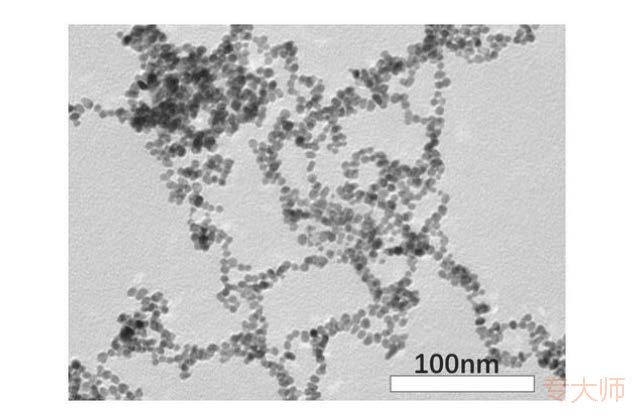

(1)本發(fā)明制備的金納米墨水，顆粒均勻，具有良好的分散性，一定溫度退火處理后導電性良好，可用于噴墨打印制備微電極陣列。墨水制備方法簡單，大規(guī)模制備可行性高。

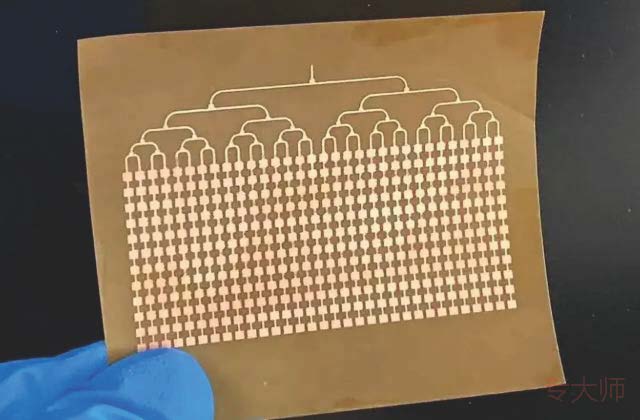

(2)本發(fā)明制備的微電極陣列，導電性良好，穩(wěn)定性高，尺寸可選，可用作為電化學傳感器進行分析檢測，且可用于植入器件領域。
