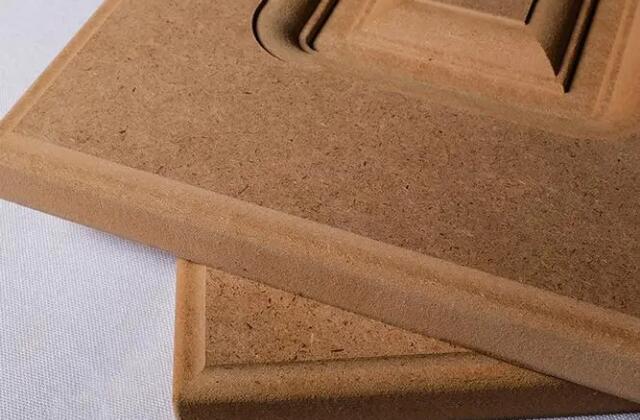

纖維板作為人造板的三大板種之一，是家具制造業(yè)的重要原材料。所謂鏤銑纖維板是一種比普通纖維板密度較高，質地細膩，結構勻稱，可以用作雕刻鏤銑或用于高性能家具的中密度纖維板。隨著家具制造業(yè)對外觀要求的不斷提高，需對纖維板進行鏤銑加工，以獲得客戶要求的各種圖案花紋和外觀造型。然而目前市場上供應的普通纖維板雖然具有良好的機械加工性能，但在鏤銑加工性能上，并未達到家具制造企業(yè)的要求。原因是普通纖維板存在纖維粗糙，斷面結構和密度不均勻、內結含強度低、鏤銑面松軟、粗糙、起毛、吸塑性差等不足。

 鏤銑纖維板應滿足纖維柔軟細膩，板的斷面結構一致，密度均勻，整體物理力學性能達到國家標準等要求，而且在鏤銑加工性能方面，要求鏤銑面密實、光滑、不起毛、吸塑性能好。鑒于此，纖維板制造企業(yè)的一般觀點認為，制造高質量的鏤銑纖維板必須具備以下兩個條件：一是要有高品質的木材原料；二是要有相應的工藝技術。其中高品質的木材原料一般指的是按40%-50%的松木與50%-60%優(yōu)質硬雜木搭配的原料。然而目前許多纖維板制造企業(yè)都面臨原料匱乏的境地，不但缺乏材質優(yōu)良的松木，連硬雜木的數(shù)量都難以保證。因此，如何利用相對劣質的木材原料生產高品質的鏤銑纖維板，是纖維板制造企業(yè)面臨的一大難題。

速生桉是世界上著名的三大速生樹種之一，也是世界上最有價值的闊葉樹硬質材之一。由于桉樹的生長速度快、成活率高及適應能力強等而受到廣泛的歡迎。目前，我國桉樹人工林的面積已經(jīng)超過150萬畝，種植面積位居世界前三位。當前桉樹可用于建筑、枕木、礦柱、樁木、家具、火柴、農具、電桿、圍欄以及碳材等。桉木采伐剩余物（桉木梢）則可作為人造板及造紙原料。然而，由于速生桉木梢木材纖維形態(tài)差，物理力學性能差，被列為人造纖維板的下等原料，一般只作為搭配原料使用，不能作為主原料使用。本發(fā)明將以單一的純桉木梢作為生產鏤銑纖維板的主原料，通過改進和提高工藝技術，以實現(xiàn)普通劣質原料的高效、高值利用，進一步提高桉木采伐剩余物的利用價值。

本發(fā)明在于針對鏤銑纖維板面臨優(yōu)質原料匱乏及纖維板制造工藝存在的問題，提供一種桉木鏤銑纖維板及其制造方法。本發(fā)明在沒有松木和優(yōu)質硬雜木作為基礎原料的情況下，采用材質較差的速生桉木梢為原料，配以相宜的工藝技術，制造出高品質的鏤銑纖維板以用于生產高質量的家具，以提高速生桉人工林采伐剩余物（桉木梢）的利用價值，增加農民的收入和提高企業(yè)經(jīng)濟效益。

本發(fā)明采用的技術方案如下：一種桉木鏤銑纖維板，是以桉木梢為主原料，經(jīng)過木片制備、木片蒸煮、纖維制備、施蠟施膠、成型預壓、熱壓等步驟，得到鏤銑纖維板；其中每1m³鏤銑纖維板包括以下重量的原料：桉木梢1200kg、石蠟4.0-4.5kg、膠黏劑205-210kg和蒸煮助劑2.0-3.0kg。

 一種桉木鏤銑纖維板的制造方法，包括以下工藝步驟：

（1）木片制備：將桉木梢經(jīng)過削片機削片得到木片，再將木片噴淋調濕，再歸堆靜置24h，得到處理好的木片；

（2）木片蒸煮：將處理好的木片加入蒸煮缸，再加入蒸煮助劑，其用量為每1200kg桉木梢木片加入2.0-3.0kg蒸煮助劑，在溫度為170-180℃、壓力為0.80-0.85MPa下蒸煮7-10min；

（3）纖維制備：將蒸煮后的木片送入熱磨機進行研磨處理，其中磨室溫度為170-180℃、壓力為0.75-0.8MPa,磨盤間隙0.08mm,動盤轉速為1000-1500r/min，熱磨后得到90-140目的纖維；

（4）施蠟施膠：按每1m³鏤銑纖維板加入石蠟4.0-4.5kg、膠黏劑205-210kg，將各組分混合均勻，得到混合物料；將混合物料再送入干燥機干燥，其中干燥機入口溫度為170-185℃、出口溫度為55-60℃，干燥使纖維的含水率降至8.5-9.5% ；

（5）成型預壓：將干燥后的纖維采用機械式鋪裝頭進行板坯成型，然后再經(jīng)過板坯預壓；

（6）熱壓：將預壓后的板坯送至熱壓機進行熱壓，熱壓后冷卻，得到毛板；其中熱壓的工藝參數(shù)為：壓板溫度175-185℃、壓力為2.5-18MPa、時間140-160s；

（7）裁邊、堆放及砂光：將毛板裁邊，再將裁邊后的板材堆放時效72～120 小時，然后進行砂光，檢驗、包裝后，即可得到桉木鏤銑纖維板。

本發(fā)明熱磨機采用特制磨片：齒寬6mm、齒槽寬7.5mm和齒槽深8.5mm，與一般磨片相比（一般磨片的齒寬3mm、齒槽寬7.5mm和齒槽深10mm），增大了磨片的有效研磨面積，減少了木片在齒槽中的停留時間，提高了研磨交換率，使木片纖維得到更充分的分離，而獲得纖維形態(tài)更好、質地更柔軟的適于制造鏤銑纖維板的優(yōu)質纖維。

本發(fā)明制造鏤銑纖維板的工藝簡單、能耗低、生產效率高、成本低等優(yōu)點，具有很好經(jīng)濟效益，容易實現(xiàn)工業(yè)化生產。

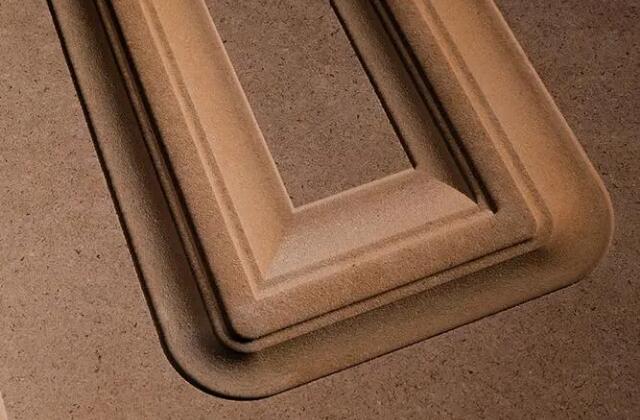

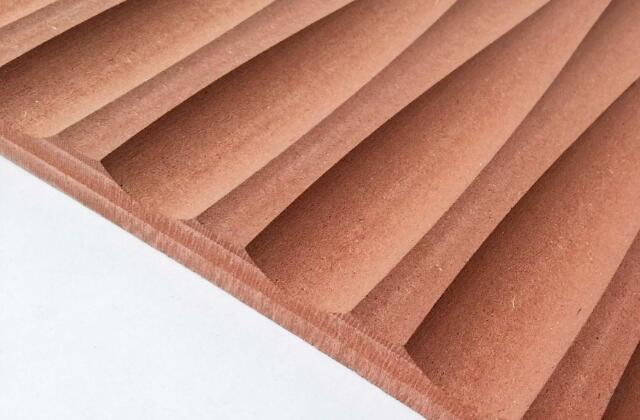

本發(fā)明制造的桉木鏤銑纖維板具有鏤銑面質地均勻、密實、光滑、不起毛、吸塑性能好、物理性能好等優(yōu)點，可用作雕刻鏤銑或生產高性能家具。
