三維重建是指對三維物體建立適合計算機表示和處理的數學模型,是在計算機環境下對其進行處理、操作和分析其性質的基礎,也是在計算機中建立表達客觀世界的虛擬現實的關鍵技術?；诹Ⅲw視覺的測量技術以其測量速度快、重建精度高、適用性強等優點受到越來越廣泛的應用，逐漸成為現代三維測量技術的主流。傳統的立體視覺測量技術需要兩臺甚至更多的相機，成本大大提高。兩個平面鏡相交放置，變換角度，通過兩平面鏡間的反射，產生多個不同視角圖像。因此，利用一個相機和兩個平面鏡采集圖像，能夠降低成本，提高效率。在物體三維模型構建過程中，對于橫截面為圓形的物體，直接用圓形完成物體橫截面的擬合速度更快、準確度高。

在此基礎上，本發明的目的在于提出一種基于多圓擬合的物體三維建模方法，特別針對于橫截面為圓形的物體。

一種基于多圓擬合的物體三維建模方法，包括以下步驟：

第一步：將兩個平面鏡相交放置，(兩平面鏡間夾角為72±5°)，目標物置于兩平面鏡夾角的角平分線上，與兩平面鏡交點間的距離為1±0.5cm，可根據相機參數及成像效果調整兩平面鏡夾角以及目標物與兩平面鏡交點的距離，使相機從正面能夠捕捉到較為清晰的5個像；

第二步：調整相機的放大倍數或距離，使相機捕捉到的5個像得以均勻排列在單幀圖像上，從左至右分別稱為子圖1、子圖2、子圖3、子圖4、子圖5；

第三步：用標定物替換目標物位置，測量標定物在像素縱坐標上重心位置的變化以及在像素橫坐標上寬度的變化，完成目標物實像與虛像之間的比例和位置關系校準，得到標定結果；

第四步：根據標定結果對4個虛像進行放大以及位置調整，并對每個子圖進行如下的數字圖像處理

第五步：采用大津閾值算法對圖像進行二值化處理，以圓盤模型對圖像進行形態學開運算，并提取圖像相鄰像素灰度值，確定圖像邊緣；

第六步：自上而下分別測量子圖中目標物在各個像素橫坐標上的直徑大小，并以直徑數值繪制相應直徑的圓；

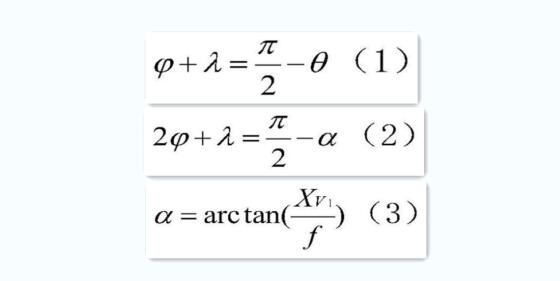

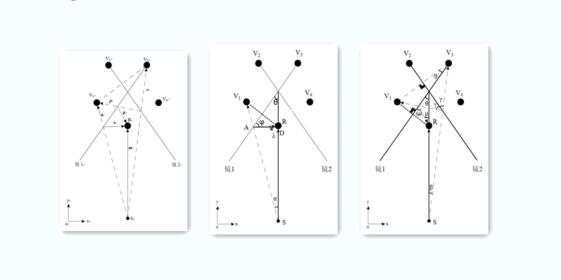

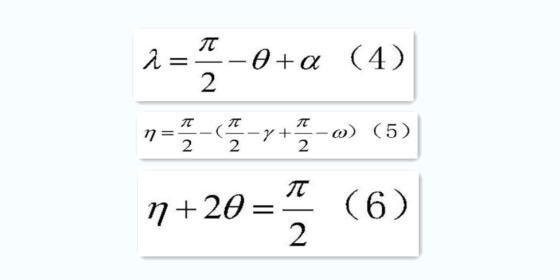

第七步：根據4個虛像與實像間的幾何關系，確定分別以4個虛像為基礎繪制所得的圓的圓心需要移動的角度和距離；

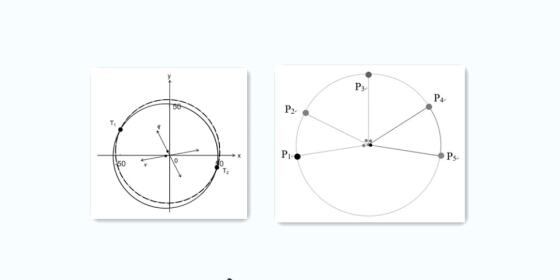

第八步：通過移動圓形的圓心位置，找出相鄰兩個圓形的交點，完成異形圖形擬合，具體操作為：根據雙平面鏡成像原理、相機參數、標定結果，調整所繪制的5個圓形的圓心位置，以子圖1、子圖5為基礎繪制的圓形分別會與以子圖3為基礎繪制的圓形產生1個交點，分別選擇該交點作為擬合時的關鍵點；以子圖2為基礎繪制的圓形會與以子圖1為基礎繪制的圓形產生2個交點，選擇左側交點為擬合時的關鍵點；以子圖2為基礎繪制的圓形會與以子圖4為基礎繪制的圓形擬合時，分別找出像素橫坐標為0時兩個圓的點，為保證擬合圖形完整，取像素縱坐標較大的點作為擬合關鍵點；以子圖4為基礎繪制的圓形會與以子圖5為基礎繪制的圓形產生2個交點，選擇右側交點為擬合時的關鍵點。根據5個關鍵點融合5個圓形為1個異形圖形，并合所有像素橫坐標上的異形圖形即可得到目標物的三維模型。

本發明提供的基于多圓擬合的物體三維建模方法，利用兩個平面鏡的連續反射，在一幅圖像中采集目標物的多個視角圖像；借助圖像處理技術，得到目標物二值圖像；利用雙平面鏡成像原理，繪制以各子圖中的紗線像素為直徑的圓并調整圓心位置，找出合適的相鄰子圖對應圓之間的交點，擬合為異形圖形，并合所有異形圖形后完成目標物三維模型重構，對于橫截面為圓形的物體，得到的目標物三維模型與實物相符。
